玻璃鋼貯罐各部位防腐涂料的選擇及復合材料的彈性模量的特點

玻璃鋼貯罐各部位防腐涂料的選擇及復合材料的彈性模量的特點

一、玻璃鋼貯罐各部位防腐涂料的選擇

1、外底板

玻璃鋼貯罐外底板和罐基礎面直接接觸，采用涂層配合外加電流陰極保護進行聯合保護。該環境要求涂層具有良好的耐水性和耐久性，由于同時采用陰極保護，所以要求較好的耐陰極剝離性能。考慮到性價比和技術成熟方面，在該部位推薦使用環氧類涂料和聚氨酯涂料。

2、外壁

腐蝕環境為典型的工業大氣腐蝕環境。在工業大氣腐蝕環境下，對涂層體系的要求主要有以下幾點：1)良好的防銹能力；2)良好的附著力，抗沖擊等機械性能；3)優異的抗紫外線性能的保光保色性能；4）施工性能好，能很好的適應現場條件；5）技術成熟可靠，性價比高。

目前應用最為廣泛的涂層配套為：環氧富鋅底漆/環氧云鐵中間漆/丙烯酸聚氨脂面漆。

3、玻璃鋼貯罐內底板上表面及罐內壁

該部位通常是原油玻璃鋼貯罐腐蝕最為嚴重的部位。腐蝕介質主要為原油沉積水，其成分復雜，該部位的腐蝕特征為電化學腐蝕，并有嚴重的局部腐蝕和點蝕傾向，極易產生腐蝕穿孔。對此推薦采用環氧重防腐蝕涂層配合犧牲陽極陰極保護。罐底板可采用水性硅酸鋰富鋅涂料，能對罐底板形成陰極保護，且具有環保、施工簡便的特點。

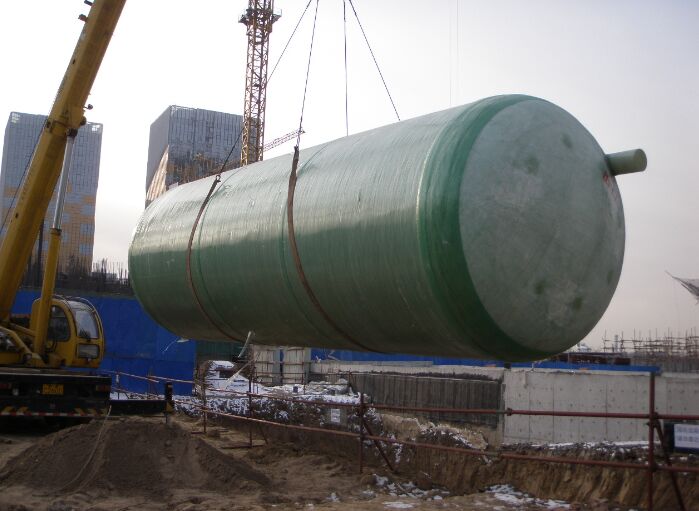

天津盛昊環保設備有限公司玻璃鋼貯罐生產工藝：

二、玻璃鋼貯罐復合材料的彈性模量的特點

玻璃鋼/復合材料的力學性能具有明顯的方向性,玻璃鋼等人造的復合材料還可以人為地變化纖維方向和數量來達到某種特定的強度要求。例如，我們采用"1:1 "玻璃布（指經向纖維和緯向纖維量為"1:1"）制造的玻璃鋼，其經向和緯向強度幾乎是相等的。但在其它方向上強度則較低，如在45°方向上強度比經、緯向強度1/2還要低。

值得注意的是人們常常有一種誤解，認為資料中所列舉的強度數據就是實際構件的強度數據。其實這兩者截然不同，差異較大。例如手糊聚酯玻璃鋼板，小試件抗伸強度可達200-250MPa，而在同樣原材料的3m*9m的大型構件上取下一塊試樣，它的抗伸強度只有100MPa。這是因為兩者的制造操作條件不同，大塊板工藝條件不如小試件那樣理想。因此，在采用各類資料、書籍所給出的強度數據時，一定要注意你所設計的構件工藝制造條件和一般小試件之間的差異，否則將會出現問題。 此外，還要注意玻璃鋼/復合材料層間強度和彈性模量低的特點。層間是薄弱環節，因為層間沒有增強纖維，所以它的層間剪切和層間抗伸強度都較低，充其量也只是樹脂本身的強度。這個特點告誡人們在設計和制造玻璃鋼制品時，除工藝制造時盡量使布層間粘牢外，設計上應使層間應力降到最低，防止層間破壞情況出現。例如， 306#聚酯玻璃鋼的層間剪切強度只有8.9-26MPa層間抗伸強度還要低些。

玻璃鋼的彈性模量比木材大2倍，但比一般結構鋼小10倍。因此，在玻璃鋼結構中，常感剛性不足，會出現較大的變形。為了改善這一缺點，可采用夾層結構，亦可通過應用高模量纖維或中空纖維等來解決。

可以看成： FRP剛性＞優質木材≈竹材。　 比強度：即單位密度下的拉伸強度，也就是材料的抗拉強度與密度之比，用以說明其輕質高強的程度。玻璃鋼密度介于1.5～2.0之間，只有普通碳鋼的1/4～1/5比輕金屬鋁還要輕1/3左右，而機械強度卻很高，某些方面甚至能接近普通碳鋼的水平。例如某些環氧玻璃鋼，其拉伸、彎曲和壓縮強復均達到400MPa以上。按比強度計算，玻璃鋼不僅大大超過普通碳鋼，而且可達到和超過某些特殊合金鋼的水平。

以上是天津盛昊環保設備有限公司專業技術人員為您詳解的玻璃鋼貯罐各部位防腐涂料的選擇及復合材料的彈性模量的特點，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
